引言

在现代三维图形学与 Web 可视化领域，模型资产的格式转换一直是工作流中的关键环节。Autodesk FBX 格式因其功能强大、支持复杂动画与层级结构，成为数字内容创作（DCC）工具如 Maya、3ds Max 和 Blender 的事实标准。然而，FBX 属于私有二进制格式，解析困难且不利于 Web 端的高效加载。相比之下，glTF（GL Transmission Format）被誉为“三维领域的 JPEG”，专为 GPU 高效加载设计，已成为 WebGL、WebGPU 及现代游戏引擎的首选传输格式。

为了实现从传统 DCC 流程到现代实时渲染管线的平滑过渡，Facebook Incubator 开源了 FBX2glTF 项目。这是一个基于 C++ 开发的命令行工具，旨在将 FBX 文件高质量地转换为 glTF 2.0 格式。本文将深入剖析该项目的技术架构、编译环境搭建、核心功能特性以及实际应用场景，为开发者提供一份详尽的实战指南。

项目背景与核心价值

FBX2glTF 项目最初由 Facebook 内部团队开发，用于支持其在虚拟现实（VR）和增强现实（AR）领域的资产 pipeline。随着 glTF 2.0 标准的确立，该项目逐渐开放给社区，成为连接传统三维资产与现代图形 API 的重要桥梁。

该项目的核心价值体现在以下几个方面：

1. 高保真转换：支持网格几何体、UV 贴图、法线贴图、切线空间以及 PBR（基于物理的渲染）材质属性的完整迁移。
2. 动画支持：能够处理骨骼绑定、蒙皮权重以及关键帧动画数据，确保角色动画在转换后不失真。
3. 开源可控：基于 C++ 编写，依赖库清晰，允许开发者根据特定需求进行二次开发或集成到自动化构建流程中。
4. 标准化输出：严格遵循 glTF 2.0 规范，生成的资产可直接用于 Three.js、Babylon.js、Unity 和 Unreal Engine 等主流引擎。

核心功能特性详解

FBX2glTF 并非简单的几何体转换器，它在处理复杂场景数据时展现了强大的解析能力。

几何体与拓扑结构

工具能够自动处理 FBX 中的多边形网格，支持三角剖分（Triangulation）。对于包含 N-gons 或复杂拓扑结构的模型，转换器会在内部进行预处理，确保输出的 glTF 网格符合 WebGL 的渲染要求。同时，它支持多 UV 通道，这对于需要同时使用漫反射贴图和光照贴图的游戏资产至关重要。

材质与纹理系统

在材质方面，FBX2glTF 重点支持 glTF 2.0 的 PBR 工作流。它会自动映射 FBX 材质中的 diffuse、specular、normal 和 emissive 属性到 glTF 的 metallic-roughness 模型。如果 FBX 文件中嵌入了纹理，工具可以选择将其提取为外部图片文件（如 PNG 或 JPEG），并在 glTF 文件中正确引用路径，也可以选择将纹理编码为 Base64 嵌入到 glTF 文件内部，生成单一的 .gltf 文件以便于传输。

动画与骨骼

对于角色模型，该项目支持 skeletal animation 的转换。它会遍历 FBX 的节点层级，提取骨骼变换矩阵，并将其转换为 glTF 的 skinning 和 animation 通道。需要注意的是，复杂的状态机或混合树逻辑无法直接转换，仅保留基础的关键帧数据。

环境搭建与编译指南

由于 FBX2glTF 依赖 Autodesk 的私有 SDK，编译过程相较于普通开源项目略显复杂。以下分别介绍 Windows 和 Linux 平台下的编译步骤。

依赖项准备

无论何种平台，以下依赖是必须的： - CMake: 版本 3.10 或以上。 - C++ 编译器: 支持 C++11 标准。 - Autodesk FBX SDK: 需从 Autodesk 官网下载，版本建议与项目兼容（通常为 2018 或 2020 版）。 - 第三方库: 项目通常包含 submodules，如 glTF-Transform、rapidjson 等，克隆时需使用 --recursive 参数。

Windows 平台编译

1. 安装 Visual Studio 2019 或 2022，确保包含 C++ 桌面开发组件。
2. 下载 FBX SDK 并安装，记录安装路径，例如 C:\Program Files\Autodesk\FBX\FBX SDK\2020.0.1。
3. 克隆项目代码：
   text

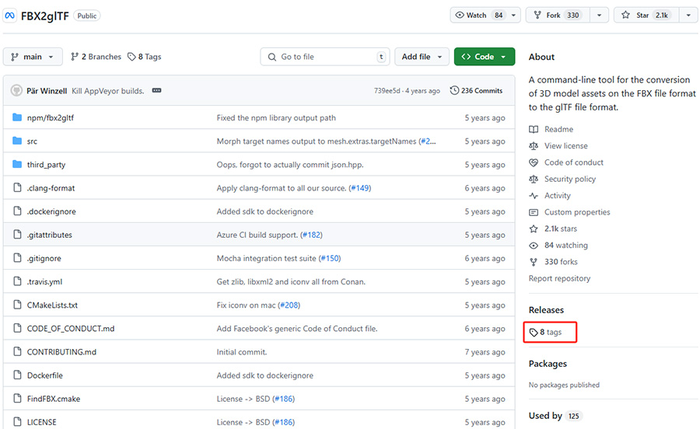

   git clone --recursive https://github.com/facebookincubator/FBX2glTF.git


4. 创建 build 目录并进入：
   text

   mkdir build && cd build


5. 运行 CMake 配置，指定 FBX SDK 路径：
   text

   cmake .. -G "Visual Studio 16 2019" -A x64 -DFBXSDK_DIR="C:/Program Files/Autodesk/FBX/FBX SDK/2020.0.1"


6. 打开生成的 .sln 文件，编译 Release 版本。生成的可执行文件位于 build\Release\FBX2glTF.exe。

Linux 平台编译

1. 安装基础开发工具：
   text

   sudo apt-get install build-essential cmake git


2. 下载 FBX SDK 的 Linux 版本，解压至 /opt/fbx-sdk。
3. 配置环境变量，确保编译器能找到库文件：
   text

   export FBXSDK_DIR=/opt/fbx-sdk


4. 执行编译：
   text

   mkdir build && cd build
   cmake .. -DFBXSDK_DIR=$FBXSDK_DIR
   make -j4


命令行使用实例

编译完成后，FBX2glTF 主要作为命令行工具使用。其基本语法结构清晰，支持多种参数以满足不同需求。

基础转换

最简单的用法是指定输入文件和输出文件：

./FBX2glTF -i model.fbx -o model.gltf

此命令将生成一个 .gltf 文件和一个配套的 .bin 文件（包含二进制几何数据），以及可能的外部纹理文件。

嵌入资源

若希望生成单个文件以便于网络传输，可使用嵌入标志：

./FBX2glTF -i model.fbx -o model.gltf --embed

这将把二进制数据和纹理 Base64 编码后直接写入 glTF 文本文件中。

材质与纹理优化

针对 PBR 流程，可以强制指定金属度或粗糙度因子：

./FBX2glTF -i model.fbx -o model.gltf --metallic-factor 0.5 --roughness-factor 0.8

此外，工具支持生成 Draco 压缩网格，显著减小文件体积：

./FBX2glTF -i model.fbx -o model.gltf --draco-compression

动画提取

如果 FBX 包含多个动画片段，可以通过参数控制输出的动画范围或名称映射，确保在引擎中播放时逻辑正确。

技术架构简析

从软件工程角度审视，FBX2glTF 采用了典型的转换器架构模式。

1. 解析层（Parser Layer）：基于 FBX SDK 构建，负责读取二进制 FBX 文件，将其抽象为内部的中间表示（Intermediate Representation, IR）。这一层处理了 FBX 复杂的节点 hierarchy 和属性集。
2. 转换层（Conversion Layer）：核心逻辑所在。它将 IR 映射到 glTF 的数据模型。此处涉及大量的坐标系统转换（FBX 通常为 Y-up，glTF 为 Y-up 但右手坐标系细节不同）、单位缩放修正以及材质属性映射算法。
3. 序列化层（Serialization Layer）：使用 RapidJSON 等库将 glTF 数据结构序列化为 JSON 文本或二进制 .glb 格式。

这种分层设计使得项目具有良好的可维护性。若未来需要支持新的 glTF 扩展，只需在转换层和序列化层进行修改，而无需触动底层的 FBX 解析逻辑。

常见问题与解决方案

在实际使用过程中，开发者可能会遇到一些典型问题。

问题一：纹理丢失或路径错误 FBX 文件中的纹理路径可能是绝对路径。转换时，建议将纹理文件与 FBX 文件放在同一目录，或使用工具参数指定纹理搜索路径。若生成 glTF 后纹理显示粉色，通常是因为路径引用错误。

问题二：模型比例异常 FBX 和 glTF 的单位定义可能不同（如厘米 vs 米）。若导入引擎后模型过大或过小，需在转换命令中添加 --scale 参数进行调整，或在引擎导入设置中修正缩放比例。

问题三：编译链接错误 在 Windows 上，FBX SDK 的库文件分为 MD 和 MT 版本（动态库与静态库）。若编译时报错链接库不匹配，需检查 CMake 配置中指定的库类型是否与当前项目运行时库设置一致。

问题四：动画抖动 若转换后的动画出现抖动，可能是由于 FBX 中的曲线插值方式与 glTF 不完全兼容。尝试在 DCC 软件中将动画曲线烘焙为每一帧的关键帧，再进行转换，通常能解决此类问题。

总结与展望

FBX2glTF 作为 Facebook 开源生态中的重要一环，为三维资产的标准化管理提供了强有力的工具支持。尽管目前该项目处于维护模式，更新频率有所下降，但其核心转换逻辑依然稳定可靠，能够满足绝大多数从 DCC 工具到 Web 或实时引擎的资产流转需求。

对于图形学开发者而言，深入研究 FBX2glTF 的源码不仅有助于解决具体的转换问题，更能增进对 FBX 私有结构和 glTF 开放标准的理解。随着 glTF 标准的不断演进，支持更多扩展特性（如光照探针、体积云等），社区对该工具的 fork 版本也在不断涌现。掌握这一工具链，意味着掌握了现代 3D 内容生产流程中的关键钥匙，为构建高性能、跨平台的三维应用奠定坚实基础。
